Gwinty calowe w maszynach z importu — dlaczego standardy UNC i UNF wymagają innego podejścia serwisowego

Maszyny importowane z USA, Kanady czy Wielkiej Brytanii często zawierają specyficzne elementy złączne, które mogą stanowić wyzwanie dla europejskich mechaników. W takich urządzeniach dominują gwinty calowe w zunifikowanych standardach UNC i UNF. W zaawansowanych układach hydraulicznych, specjalistycznych instalacjach pneumatycznych oraz starszych konstrukcjach motoryzacyjnych pojawiają się one obok powszechnie stosowanych połączeń metrycznych. Mechanicy serwisujący ciężki sprzęt anglosaski regularnie napotykają ten problem podczas okresowych przeglądów i napraw głównych. Wczesne rozpoznanie odmiennego typu gwintu skutecznie zapobiega długim przestojom produkcyjnym. Błędny dobór części zamiennych prowadzi bowiem do zniszczenia oryginalnych gniazd i wymusza skomplikowane, bardzo kosztowne naprawy. Prawidłowa identyfikacja parametrów śrub już na etapie wstępnej diagnozy stanowi absolutną podstawę bezpiecznego utrzymania ruchu w zakładach przemysłowych.

Różnice mechaniczne między gwintami metrycznymi a calowymi

Podstawowa różnica mechaniczna polega na zupełnie odmiennym sposobie opisu kluczowych wymiarów. Normy metryczne podają średnicę zewnętrzną i skok wyrażone w milimetrach, co ilustruje na przykład oznaczenie M10x1,5. Gwinty calowe określają zewnętrzną średnicę w calach oraz podają dokładną liczbę zwojów na cal długości trzpienia. Ten drugi, niezwykle ważny parametr określa się powszechnie angielskim skrótem TPI, oznaczającym threads per inch. Zapis 1/4”-20 UNC w dokumentacji informuje technika, że ma do czynienia ze średnicą jednej czwartej cala i dwudziestoma nacięciami na odcinku jednego cala.

Oba systemy złącz mają taki sam kąt zarysu profilu, wynoszący dokładnie 60 stopni. Starsze brytyjskie gwinty Whitwortha miały 55 stopni, ale współczesne zarysy zunifikowane całkowicie dzielą ten sam kąt z metrycznymi. Główna różnica konstrukcyjna tkwi w samej gęstości zwojów oraz podziale na specyficzne klasy dokładności. Standard UNC oznacza wersję zgrubną o znacznie większym skoku. Znajduje on szerokie zastosowanie w maszynach rolniczych i budowlanych, gdzie liczy się najwyższa wytrzymałość na obciążenia dynamiczne oraz optymalna odporność na zabrudzenia.

Drugi popularny wariant, czyli znormalizowany gwint UNF, to precyzyjna wersja drobnozwojna. Charakteryzuje się ona płytszymi nacięciami profilu i zdecydowanie gęstszym ułożeniem zwojów na śrubie. Taka zwarta konstrukcja zapewnia wielokrotnie lepszą odporność na drgania i wibracje w pracujących silnikach. Elementy złączne wykonane w tym standardzie wykazują także wyższą wytrzymałość na siły rozciągające, co odgrywa decydującą rolę w wysoce precyzyjnych mechanizmach. Przedstawione różnice wymuszają na serwisantach bezwzględne stosowanie odpowiednich narzędzi pomiarowych podczas każdej diagnozy usterki.

Weryfikacja parametrów i wyzwania materiałowe przy naprawach

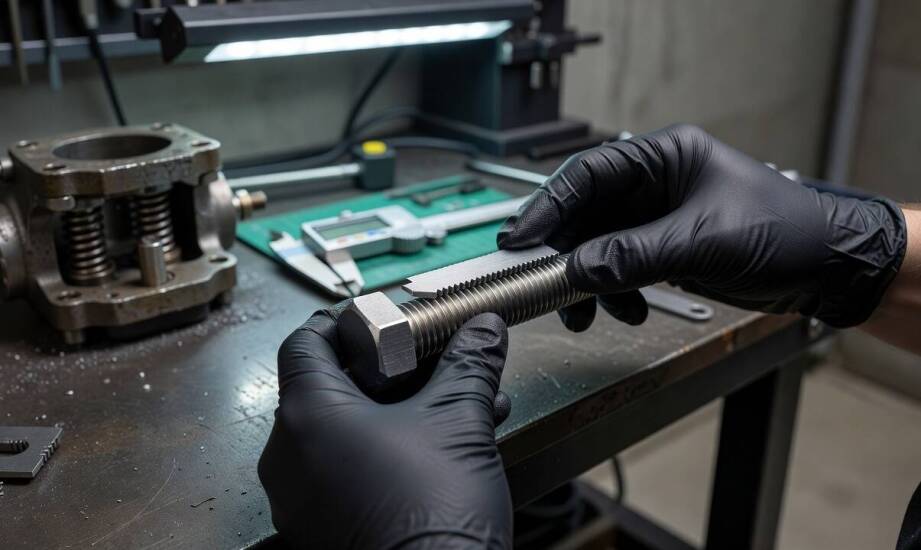

Aby poprawnie sklasyfikować uszkodzony element wykręcony z maszyny, doświadczony mechanik musi wykonać serię bardzo precyzyjnych pomiarów. W pierwszej kolejności za pomocą legalizowanej suwmiarki weryfikuje się zewnętrzną średnicę trzpienia. Następnie do naciętych zwojów przykłada się odpowiednio sprofilowany grzebień specjalistycznego wzornika. Technik bardzo dokładnie sprawdza pod światło, który listek pomiarowy całkowicie szczelnie przylega do zarysu sprawdzanego gwintu. Takie mechaniczne dopasowanie pozwala jednoznacznie policzyć zwoje na cal i prawidłowo sklasyfikować śrubę do typoszeregu UNC lub UNF. Otrzymane wyniki pomiarowe należy koniecznie zweryfikować z tabelami normatywnymi dostępnymi w oficjalnej dokumentacji technicznej urządzenia.

Bieżąca wymiana wyeksploatowanych elementów złącznych wiąże się zawsze z zapewnieniem odpowiedniego zaplecza materiałowego w warsztacie. Szybki dostęp do specjalistycznego asortymentu kwasoodpornego i nierdzewnego bezwzględnie warunkuje terminowe zakończenie każdej skomplikowanej naprawy. Ścisła współpraca z dobrze zaopatrzonym sklepem ze śrubami calowymi pozwala warsztatom niezwykle sprawnie dobierać certyfikowane części w klasach wytrzymałości dopasowanych do skrajnych warunków pracy. Szeroki wybór nietypowych rozmiarów i materiałów gwarantuje pełne zachowanie pierwotnych parametrów konstrukcyjnych naprawianej maszyny.

Podwarszawska hurtownia METALMAX regularnie zaopatruje specjalistów w profesjonalne śruby calowe oraz nity zrywalne Bralo dla wymagającej branży przemysłowej. W codziennej praktyce warsztatowej najpoważniejszym błędem serwisowym pozostaje jednak całkowite ignorowanie tych różnic systemowych przez niedoświadczonych mechaników. Próba siłowego wkręcenia śruby metrycznej o zbliżonej średnicy bezpowrotnie uszkadza zwoje. Nawet minimalnie różny skok powoduje natychmiastowe zacięcie twardego gwintu wewnątrz delikatnego bloku silnika lub drogiej obudowy pompy. Zerwanie fabrycznych nacięć nierzadko kończy się ogromną stratą czasu i wymusza natychmiastową wymianę całego uszkodzonego podzespołu.

Skrupulatne mierzenie skoku i rygorystyczne weryfikowanie fabrycznych oznaczeń stanowi dzisiaj w zasadzie jedyną gwarancję poprawnego doboru właściwego elementu łączącego. Każda specjalistyczna naprawa nowoczesnej maszyny importowanej z krajów opartych na systemie imperialnym wymaga ogromnej ostrożności i zastosowania dedykowanych urządzeń pomiarowych. Systematyczne wdrożenie procedury sprawdzania wskaźnika TPI podczas demontażu zapobiega wyjątkowo kosztownym pomyłkom i skutecznie chroni oryginalne gniazda przed mechanicznym zniszczeniem. Odpowiednio wyselekcjonowane i dobrane śruby z gwintem zunifikowanym zapewniają wymaganą stabilność całej konstrukcji, a zjawisko to dotyczy w szczególności układów pracujących pod wysokimi obciążeniami wibracyjnymi. Konsekwentne wypracowanie ścisłego nawyku weryfikacji anglosaskich elementów złącznych znacząco wydłuża wieloletnią i bezawaryjną pracę urządzeń oraz zdecydowanie podnosi bezpieczeństwo ich codziennej obsługi.
