Zasady wyznaczania stref grzewczych i układania pętli w wodnej instalacji podłogowej w domu jednorodzinnym

Stabilna temperatura w całym budynku to efekt precyzyjnie zaprojektowanego układu rur ułożonych na izolacji jeszcze przed wylaniem wylewki. Prawidłowo rozprowadzona instalacja gwarantuje, że podłoga stanie się jednym, wielkim i równomiernie grzejącym kaloryferem. Projektant rozplanowuje poszczególne obiegi tak, aby każdy obszar posadzki oddawał ciepło w odpowiedniej ilości, niezależnie od skomplikowanego kształtu pomieszczeń czy obecności dużych przeszkleń. Błędy popełnione na etapie wyznaczania tras przewodów są niemal niemożliwe do naprawienia po związaniu jastrychu, co wymusza rygorystyczne przestrzeganie zasad strefowania. Woda krążąca w instalacji płaszczyznowej potrzebuje wytyczonych ścieżek, które uwzględniają opory hydrauliczne oraz naturalną bezwładność cieplną warstwy betonowej. Zastosowanie odpowiednich rozwiązań hydraulicznych sprawia, że dom nagrzewa się z optymalną dynamiką, nie generując przy tym niepotrzebnych strat energii.

Dlaczego strefy brzegowe i odpowiedni układ pętli decydują o komforcie cieplnym

Opracowanie schematu instalacji zawsze zaczyna się od wyznaczenia newralgicznych stref brzegowych, które znajdują się w bezpośrednim sąsiedztwie dużych przeszkleń oraz drzwi tarasowych. W tych specyficznych miejscach straty ciepła są obiektywnie największe ze względu na wyższą przenikalność termiczną stolarki okiennej. Konstruktorzy systemu kompensują to zjawisko, dlatego przewody w strefach brzegowych układa się w zagęszczonym rozstawie wynoszącym zazwyczaj od 10 do 15 centymetrów. Dla porównania, w centralnych częściach pokojów standardowa odległość między rurami waha się między 20 a 25 centymetrów. Takie miejscowe zagęszczenie pętli skutecznie równoważy szybkie wychładzanie powietrza przy samych szybach i chroni użytkowników przed odczuwaniem chłodnych podmuchów w okolicach okien.

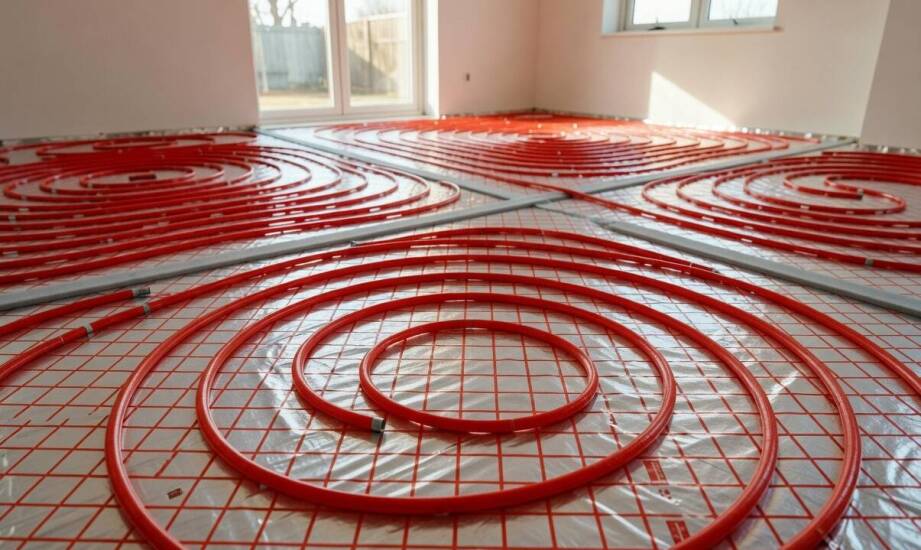

Sposób prowadzenia rury grzewczej to następny czynnik bezpośrednio wpływający na rozkład temperatur na płaszczyźnie. Tradycyjny układ meandrowy polega na równoległym układaniu przewodów od jednej ściany do drugiej, co często powoduje znaczne wychłodzenie wody na końcu pętli. Obecnie powszechnie stosuje się układ ślimakowy, w którym rura zasilająca i powrotna biegną naprzemiennie w formie spirali zwijającej się do środka pomieszczenia. To rozwiązanie techniczne niemal całkowicie eliminuje problem niedogrzanych obszarów na środku salonu. Woda o wyższej temperaturze sąsiaduje bezpośrednio z cieczą powracającą do rozdzielacza, dzięki czemu każdy fragment posadzki emituje zbliżoną ilość energii cieplnej.

Jak stała zabudowa i rodzaj posadzki wpływają na ostateczny projekt podłogówki

Architektura wnętrza nakłada na instalatorów dodatkowe ograniczenia związane z obecnością masywnych elementów wyposażenia. Stałe elementy zabudowy, obejmujące kuchenne wyspy, głębokie szafy wnękowe czy wolnostojące wanny, wymuszają całkowite ominięcie tych przestrzeni przez przewody grzewcze. Prowadzenie rur pod ciężkimi meblami blokuje swobodne oddawanie ciepła do pomieszczenia, co w skrajnych przypadkach prowadzi do miejscowego przegrzewania się systemu pod szafkami. W takich sytuacjach wydziela się odrębne pola grzewcze omijające planowane przeszkody. Specjaliści reprezentujący OMR Studio rygorystycznie podchodzą do układów architektonicznych, dostosowując trasy rur bezpośrednio do założeń aranżacyjnych. Dzięki takiej analizie inwestorzy zlecający ogrzewanie podłogowe w Rzeszowie zyskują instalacje w pełni zintegrowane z docelowym układem funkcjonalnym budynku.

Rozległe, otwarte przestrzenie dzienne łączące salon z jadalnią i kuchnią stanowią odrębne wyzwanie techniczne. Tak duże powierzchnie betonu wymagają podzielenia na mniejsze, niezależne sekcje. Szczeliny dylatacyjne umieszczane co 6–8 metrów pozwalają wylewce swobodnie pracować pod wpływem cyklicznego nagrzewania i stygnięcia, skutecznie zapobiegając niekontrolowanym pęknięciom jastrychu. Profil dylatacyjny przechodzący przez warstwę zaprawy wymusza dodatkowo użycie specjalnych rur osłonowych w miejscach, gdzie pętla przecina linię podziału. Taki zabieg zabezpiecza przewód wielowarstwowy przed ścięciem w wyniku naturalnych ruchów konstrukcyjnych domu.

Na ostateczny rozstaw przewodów ogromny wpływ ma także fizyczny opór cieplny materiału wykończeniowego. Kamień naturalny oraz gres bardzo dobrze przewodzą temperaturę, co pozwala na rozsunięcie rur do odległości 30 centymetrów w strefach podstawowych. Modne panele winylowe lub grube deski warstwowe stanowią jednak izolator utrudniający przepływ energii. W ich przypadku instalacja wymaga znacznego zagęszczenia przewodów, niejednokrotnie do wartości 15 centymetrów, co pozwala przepchnąć wymaganą moc grzewczą przez warstwę wykończeniową bez konieczności niebezpiecznego podnoszenia temperatury na źródle ciepła.

Przemyślana architektura obiegów wodnych to najskuteczniejszy sposób na wyeliminowanie stref trwale niedogrzanych. Równomierny rozkład temperatur odciąża całe urządzenie wytwarzające ciepło, zapobiegając nadmiernemu zużyciu podzespołów w najmroźniejsze dni roku. Prawidłowo skrojony system umożliwia obniżenie temperatury czynnika zasilającego, co bezpośrednio podnosi sprawność pomp ciepła oraz nowoczesnych kotłów kondensacyjnych. Brak ukrytych wad projektowych chroni przed koniecznością uciążliwego regulowania przepływów na rotametrach, budując stabilne i bezpieczne środowisko cieplne dla całego budynku. Połączenie wiedzy o dynamice cieczy z rzetelną analizą wykończenia podłóg zapewnia wieloletnie, bezawaryjne funkcjonowanie każdej instalacji.
